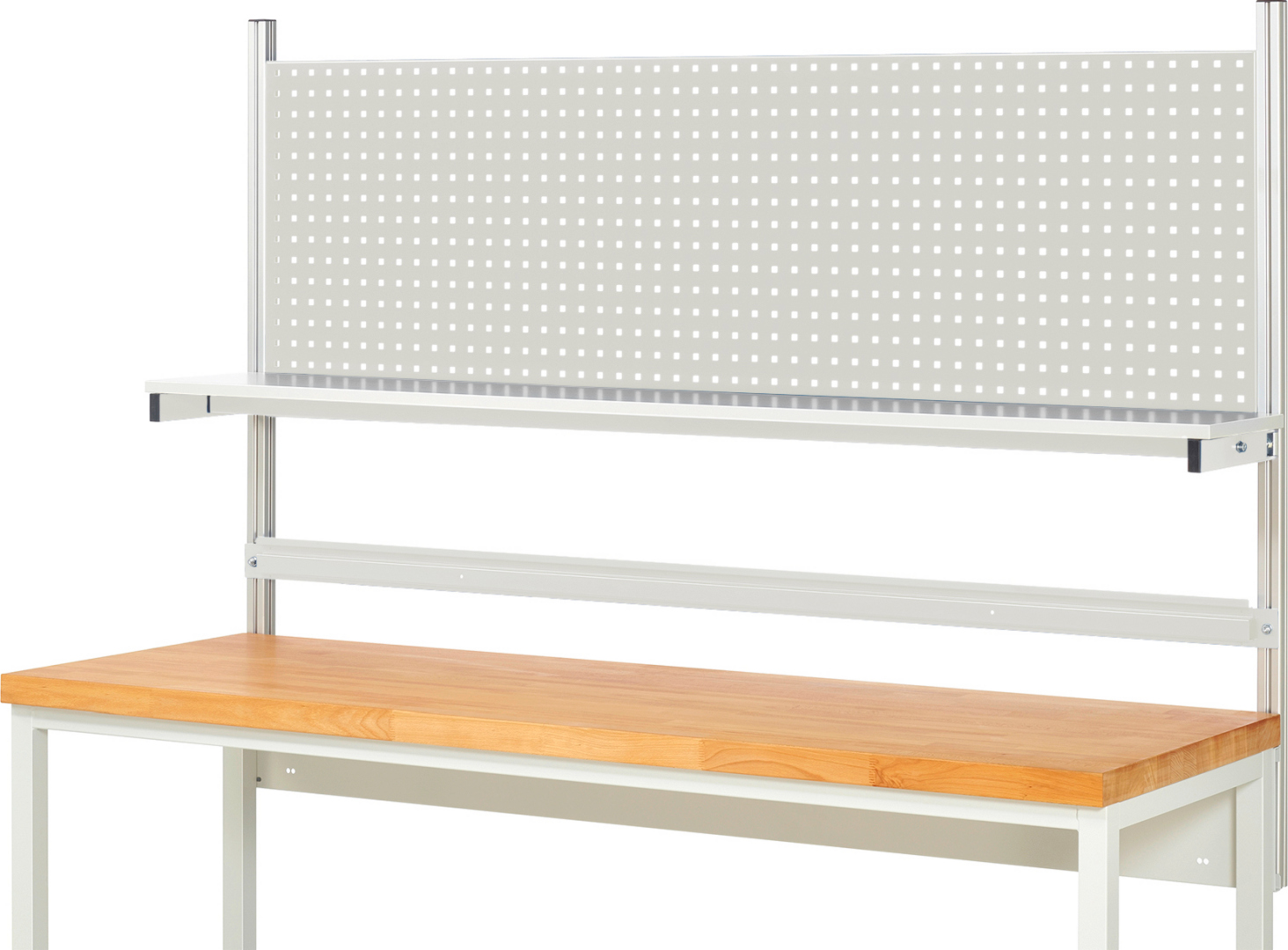

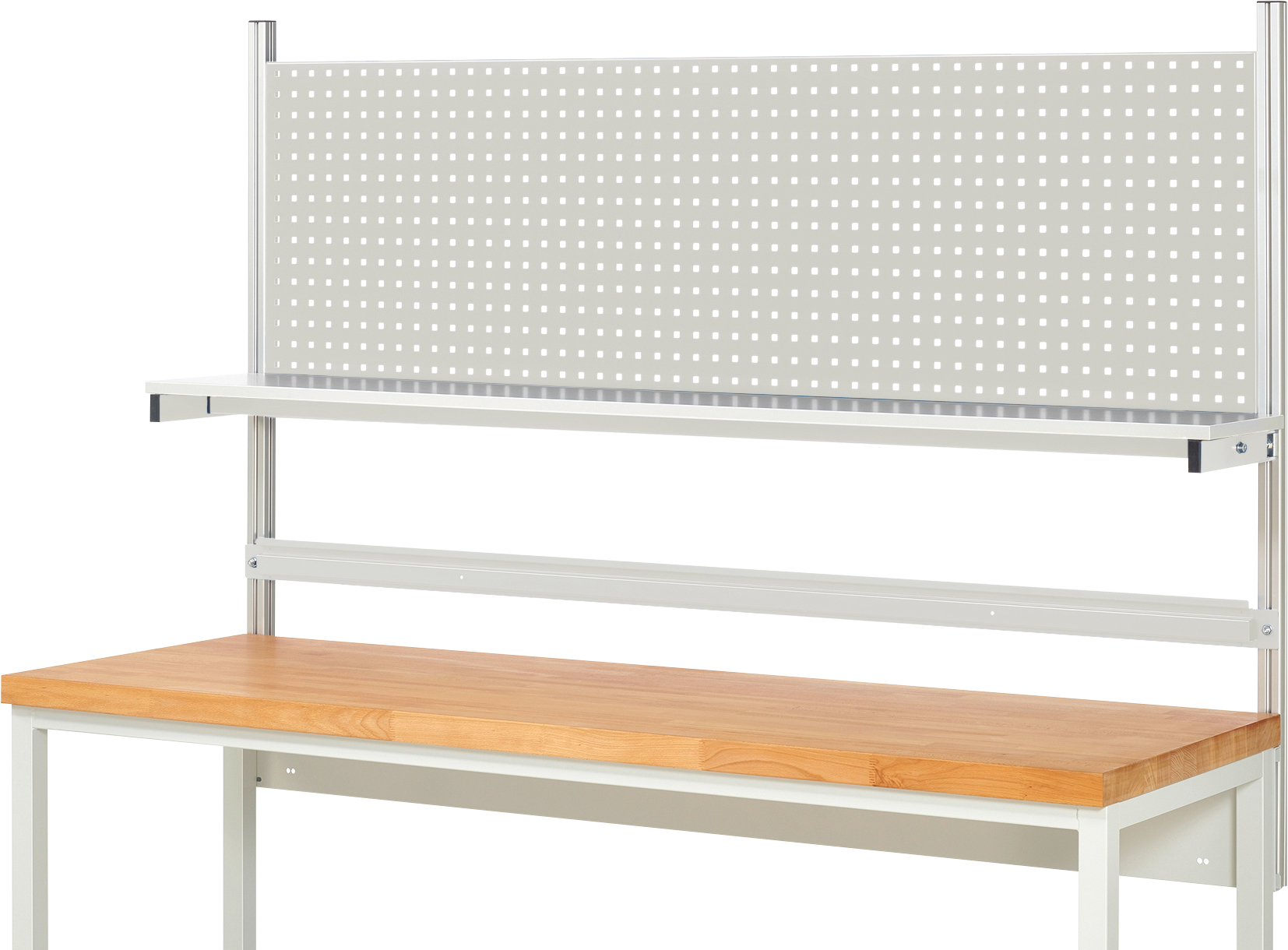

System-Aufbau - Komplettset 01 für Produktbreite 2000 mm
B2000mm
EE-BWKS015
Artikel-Nummer: 720591-005
802,08 €*
Netto-Preis: 674,02 €
,
inkl. MwSt.
128,06 €
Lieferzeit: 5 Werktage
Individuelle Gestaltungsmöglichkeiten
Angebot anfordern →Gerne beraten wir Sie!
Montag bis Donnerstag
07:30-12:00 Uhr und 13:00-16:30 Uhr
Freitag
07:30-12:00 Uhr und 13:00-15:30 Uhr
Montageanleitung
Befestigungssatz_System-Stuetzen.pdf
- 1 x Befestigungssatz (Querträger) mit 2 System-Stützen (ergibt Systembreite 1x2000 mm).
- 1 x Lochplatte B1915 x H650 mm mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm) zur Aufnahme von Lochplatten-Zubehör.
- 1 x Etagenbord B2000 x T300 mm; Melaminharzbeschichtete Platte.
- 1 x Halteschiene B1915 mm für Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
- Einbauhöhe der Anbauelemente innerhalb der System-Stützen verstellbar.
- Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40x40 mm) werden mittels Nutensteinen an den Befestigungssatz (Querträger) angeschraubt (Höhe einstellbar) und laufen hinter der Arbeitsplatte nach oben, so dass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte). Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
- Die 2 System-Stützen werden links und rechts außen angeschraubt, so dass 1 Systemfeld in der Systembreite 2000 mm entsteht. Nutzhöhe 1130 (ab Oberkante Arbeitsplatte).
- Gesamtbelastbarkeit max. 100 kg
- Belastbarkeit max. 30 kg je Anbauelement
- Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Schwerlastwerkbänke, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, Elektrisch Höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
- Montage an: Systemunterbau
- Aufnahme von: Anbauelemente (System-Zubehör)
Breite: | 2000 mm |
---|
