System-Aufbau - Komplettset 03 für Produktbreite 1250 mm
B1250mm
EE-BWKS033
Artikel-Nummer: 720593-003
1.058,11 €*
Netto-Preis: 889,17 €
,
inkl. MwSt.
168,94 €
Lieferzeit: 5 Werktage
Individuelle Gestaltungsmöglichkeiten
Angebot anfordern →Gerne beraten wir Sie!
Montag bis Donnerstag
07:30-12:00 Uhr und 13:00-16:30 Uhr
Freitag
07:30-12:00 Uhr und 13:00-15:30 Uhr
Montageanleitung
Befestigungssatz_System-Stuetzen.pdf

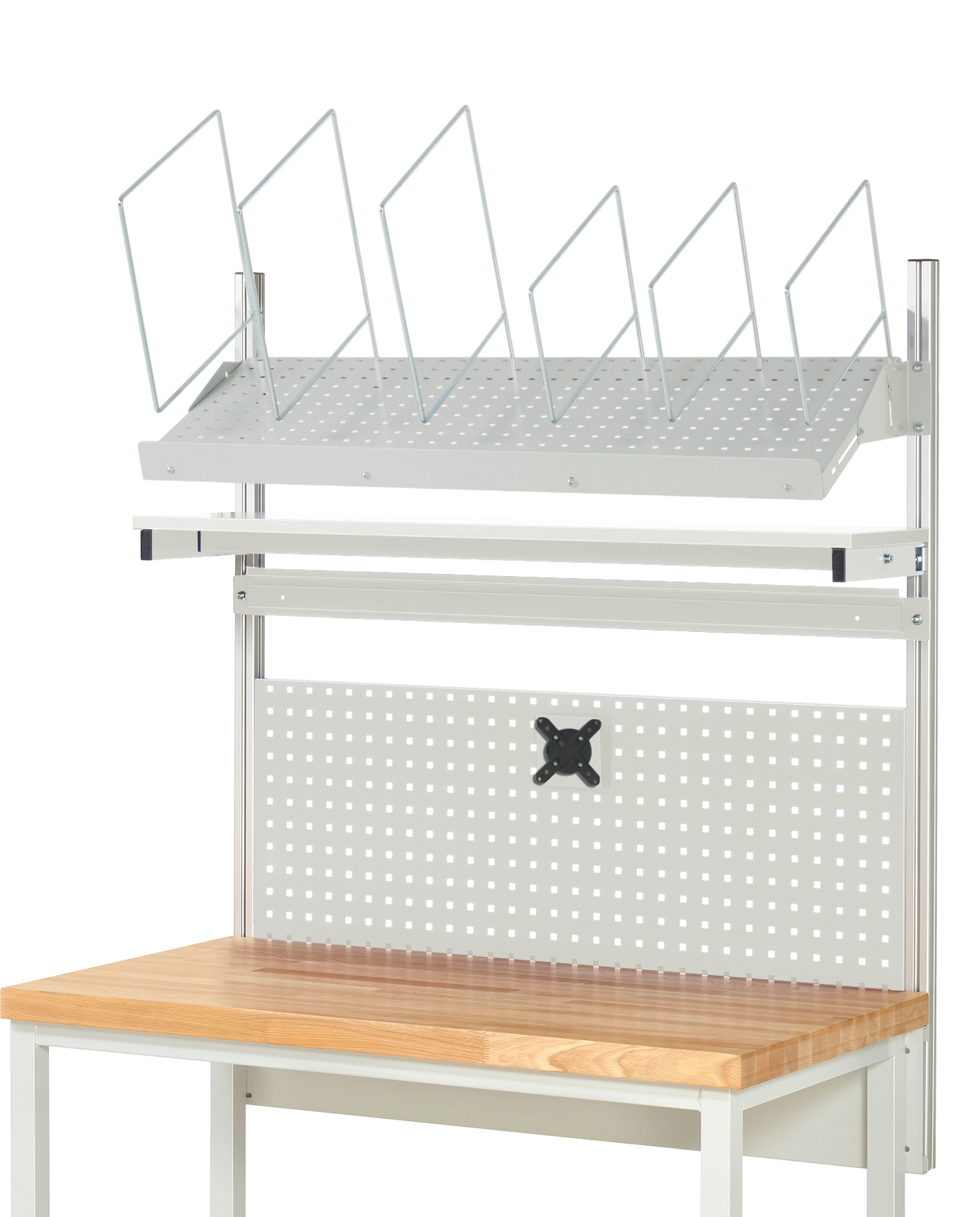

- 1 x Befestigungssatz (Querträger) mit 2 System-Stützen (ergibt Systembreite 1x1250 mm).
- 1 x Lochplatte B1165 x H450 mm mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm) zur Aufnahme von Lochplatten-Zubehör.
- 1 x Etagenbord B1250 x T300 mm; Melaminharzbeschichtete Platte.
- 1 x Halteschiene B1165 mm für Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
- 1 x Flachbildschirmhalter mit Montageadapter für Lochplatte (VESA MIS-D 75/100).
- 1 x Kartonagenmagazin B1165 x T600 mm; Melaminharzbeschichtete Platte mit Montagekonsolen und vorne sowie hinten angebrachtem C-Profil zu variablen Positionierung der Steckbügel mittels Systembolzen. Steckbügel 3 x H300 mm und 3 x H500 mm. Positionierung zwischen die System-Stützen mit Verschiebemöglichkeit +/- 125 mm auf den Montagekonsolen.
- Einbauhöhe der Anbauelemente innerhalb der System-Stützen verstellbar.
- Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40x40 mm) werden mittels Nutensteinen an den Befestigungssatz (Querträger) angeschraubt (Höhe einstellbar) und laufen hinter der Arbeitsplatte nach oben, so dass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte). Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
- Die 2 System-Stützen werden links und rechts außen angeschraubt, so dass 1 Systemfeld in der Systembreite 1250 mm entsteht. Nutzhöhe 1130 (ab Oberkante Arbeitsplatte).
- Gesamtbelastbarkeit max. 100 kg
- Belastbarkeit max. 30 kg je Anbauelement
- Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Schwerlastwerkbänke, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, Elektrisch Höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
- Montage an: Systemunterbau
- Aufnahme von: Anbauelemente (System-Zubehör)
Breite: | 1250 mm |
---|
